يمثّل المهندسون قيمَ القابلية على شبكة إحداثيات تبدو سطحياً مشابهةً إلى نصف مستوي الممانعة (RX). وتمتدّ قيم الناقلية على طول المحور الأفقي أو محور G، كما تمتدّ قيم الطواعية على طول المحور B.

يبين الشكل 3-18 هذه الشبكة مع عدة نقاط قابلية مركبة مرسومة. يمثِّل مركزُ أو بداية نصف المستوي GB  (The GB Half-Plane)النقطةَ التي لا يتواجد فيها نقل لتيار مستمرّ أو تيار متناوب.



بالمعنى الرياضي، يكون نصف المستوي GB "داخلياً- خارجياً" مقارنة مع نصف المستوي RX كما يلي:

– في نصف المستوي RX، تمثّل نقطةُ البداية دارةَ قصر مثاليةً وتتجه "بعيداً جداً إلى ما لانهاية" من البداية وفي كل الاتجاهات ما يمثل دارة مفتوحة مثالية.

– في نصف المستوي GB، تمثل نقطة البداية دارة مفتوحة مثالية وتتجه "بعيداً جداً إلى ما لانهاية" من البداية وفي كل الاتجاهات ما يمثل دارة قصر مثالية.

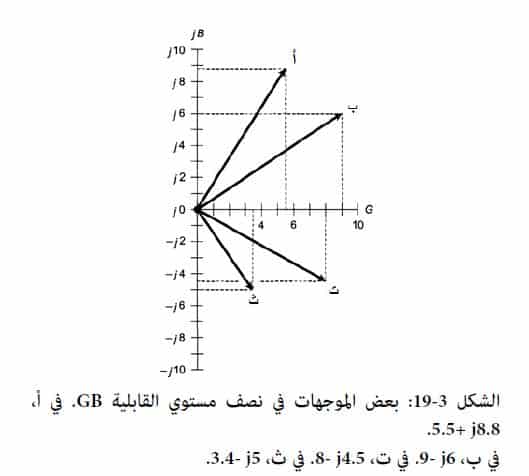

في الشكل 3-19، نمثّل النقاط في الشكل 3-18 على شكل موجهات.

تشير الموجهات الأطول نسبياً إلى تيار أكبر، وتشير الموجهات الأقصر نسبياً إلى تيار أصغر.

تمثّل الموجهات المتجهة نحو الأعلى ونحو اليمين الناقليات وسعات على التوازي، كما تمثّل الموجهات المتجهة نحو الأسفل ونحو اليمين ناقليان ومحثات ذاتية على التوازي.
