وحدة التغذية من أجل جهاز PNP

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

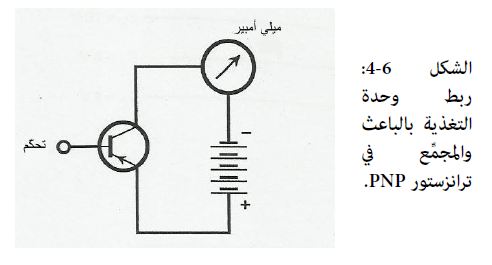

في حالة الترانزستور PNP، تشكِّل طريقةُ ربط وحدة التغذية بالتيّار المستمر مع الباعث والمجمِّع "صورةً بالمرآة" (Mirror Image) لحالة الجهاز NPN، كما هو موضَّح بالشكل 6-4.

فنحن نقلب قطبيةَ البطارية بالمقارنة مع دارة الـ NPN. ولكي نتغلَّب على العبور نحو الأمام عند الوصلة E-B، يجب أن تقوم فولطية مطبَّقةٌ أو إشارةٌ عند القاعدة ("تحكّم" في الشكل المذكور) ببلوغِ قطبيةِ ذروةٍ سالبةٍ كافيةٍ.

وإذا طبَّقنا فولطية تيّارٍ مستمرٍ موجبةً على القاعدة، فسوف يبقى الجهاز في حالة قطع.

يمكن لأيٍّ من نوعي الترانزستور –PNP أو NPN– أن يقوم بدور صمّامٍ للتيّار (Current valve). تستحث التغيّرات الصغيرة في تيّار القاعدة  تأرجحاتٍ كبيرةً في تيّار المجمِّع ، عندما نشغِّل الجهاز في المنطقة من المنحني المميِّز حيث يبدي الخطّ البياني "صعوداً مع المسير" شديدَ الانحدار (نسميه بشكلٍ تقني الميل).

يختلف النشاط الذري الداخلي في الجهاز PNP بالمقارنة مع الجهاز NPN، ولكنْ في معظم الحالات العملية تكون الدارة الخارجية "غير قادرة على معرفة الفارق".
