شرح آلية سريان الدهن وانقطاعه في القطارة

1995 أصول الحيل الهندسية

جلال شوقي

KFAS

آلية سريان الدهن وانقطاعه في القطارة الفيزياء

صنعة قطارة في سراج مليح جدا

يتخذ إناء شبيه بالصنوبرة، يسع من الدهن ما شئت، وليكن فيه أنبوب في داخله وخارجا منه أيضا مثل المخبرة، ثم اتخذ سراجا تجمع فيه سراجين أو ثلاثة أو أربعة.

ويكون في وسط هذا السراج أنبوب قائم فيه ثقب في جنبه بعض السراج، وليكن أنبوب المخبرة في هذا الأنبوب، وليكن في الإِناء الذي هو خزانة الدهن مسيل إلى كل سراج شبه خرطوم، ثم تملأ الصنوبرة دهنا حتى فم المخبرة، ثم يركب على الأنبوب الثابت في وسط السراج.

فإن الخراطيم تقطر إلى السراج، حتى [إذا] بلغ الدهن ذلك الثقب وسده انقطع قطر الخراطيم، فإذا أكلت النار الدهن، وظهر الثقب، قطرات الخراطيم، فلا يزال ذلك كذلك حتى يصفى الدهن.

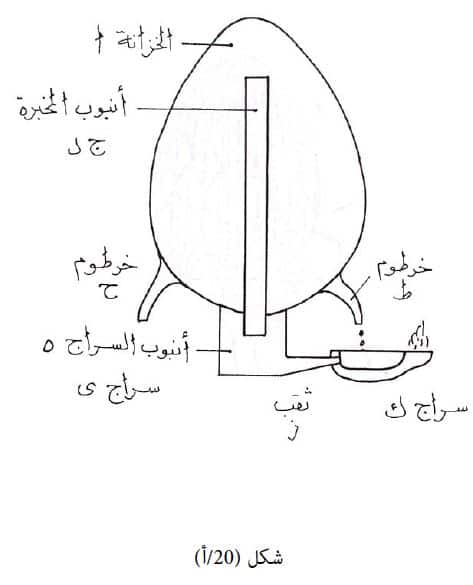

فعلامة الخزانة أ ب،

وعلامة الأنبوب المخبرة ج د،

وعلامة أنبوب السراج هـ،

وعلامة ثقب هذا الأنبوب ز،

وعلامة الخراطيم ح ط،

وعلامة السراج ي ك.

وأصناف هذه القطارات كثيرة، فانقلها كيف شئت.

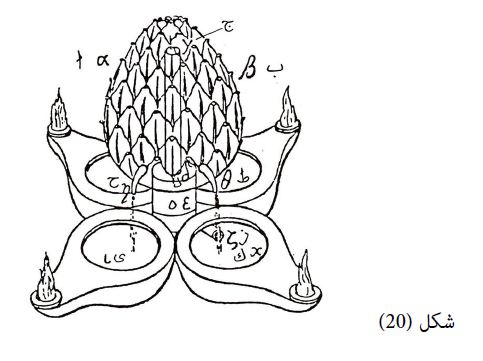

وهذه صورة ذلك)).



شرح وتحليل:

تعتمد هذه الحيلة على وصل وفصل السريان بطريقة دورية، وذلك عن طريق التحكم في مسار الهواء بالفتح والغلق على التوالي.

ففي هذه القطارة ما دام الثقب ز المهيأ في أنبوب السراج هـ مفتوحا كذا أنبوب المخبرة ج د، تواصل سقوط قطرات الدهن من الخراطيم ح، ط.. الأسرجة ي، ك ..

ويستمر هذا التقاطر حتى يغمر الثقب ز، فيحتبس الهواء في الأنبوبين، وتتوقف عملية القطارة، وعندما تدرك النار الدهن عند الثقب ز فتأكله، ينفتح مسار الهواء ليعاود الدهن سيلانه إلى الأسرجة، وبذلك تتم دورية السريان والانقطاع في هذه القطارة.

ولعل هذه الحيلة تكون من أوائل الحيل التي تعمل بطريقة تلقائية.
