تقييد الضجيج

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

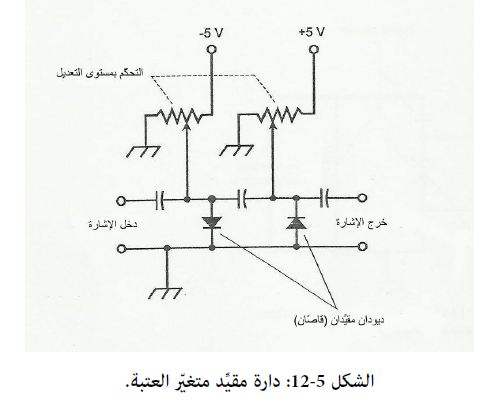

في مُستقبِل الاتصالات الإذاعية، يمكن أن يتألَّف مقيّد الضجيج من زوجٍ من الصمامات الثنائية الموصولة على التوازي المعكوس مع انحياز معكوس متغيّر من أجل التحكّم بمستوى القصّ (الشكل 5-12).

نستطيع تعديل الانحياز باستخدام جهاز قياس فولطية مزدوج، يتضمَّن زوجاً متماثلاً من المقاومات المتغيّرة الموصولة مع محور وحيد قابل للدوران.

إنّ دارةً مقيِّدةً مثل الموصوفة أعلاه تجعل من الممكن أن نحدِّد فولطيّة عتبة القصّ امتداداً من نهاية دنيا مساوية لفولطيّة العبور نحو الأمام للصمام الثنائي حتى نهاية قصوى تساوي مجموع فولطيّة العبور نحو الأمام مع فولطيّة التغذية (في هذه الحالة ± 5 فولط).

عندما يرافق ضجيجٌ الإشارةَ المرغوب بها، نستطيع أن نعدِّل جهاز قياس الفولطية المزدوج إلى أن يحدث القصّ عند سعة الإشارة، وهكذا يستحيل على نبضات الضجيج أن تصير أقوى من الإشارة المرغوب فيها.
