النوافذ

تجدر الإشارة هنا إلى أن المسلمين قد استعملوا في عمائرهم ثلاثة أنواع من النوافذ:

– النوافذ المفتوحة  Through Windows

– النوافذ العمياء (غير النافذة) Blind Windows

– النوافذ المتوأمة Twin Windows

(شكل 19)



3, 1, 6, 1- القباب

لعل المحاولة الناجحة الأولى لتغطية المباني بالقبة ترجع إلى القرن الخامس قبل الميلاد، إذ أنه قد عثر على دضيْر أبي النجا بمصر على قاعدة مربعة أنشئت عليها قبة مستديرة.

وكان أسلوب الانتقال من الشكل المربع إلى الشكل المستدير باستخدام مداميك، حيثُ يحمَّل قالب طوب على ركن لامربع، ثم تأتي الطوبة الثانية لتبرز عن الأولى قليلاً إلى الداخل وهلم جرا، لنصل إلى شكل قريب من الاستدارة تُنشأ عليه القبة.

وتُعتبر قبة مسجد الصخرة بالقدس من أولى القباب التي استخدمت في العمائر الإسلامية وكان ذلك عام 72هـــ = 691م، وتقوم القبة على بناء مثمن الشكل يتكون من أعمدة وأكتاف، وتضم الرقبة الاسطوانية للقبة ست عشرة نافذة.



ولقد كانت عملية تغطية الفتحة المربعة بقبة مستديرة تمر بمرحلتين هما:

مرحلة الانتقال الأولى : من الشكل المربع إلى الشكل المثمن، وذلك بقصد إنقاص الزوايا الجانبية.

ومرحلة الانتقال الثانية: من الشكل المثمن إلى الشكل تام الاستدارة، وقد تحقق ذلك باستخدام مقرنصات Squniches تشبه المحار، أو مثلثات كروية مقلوبة في أركان المثمن.

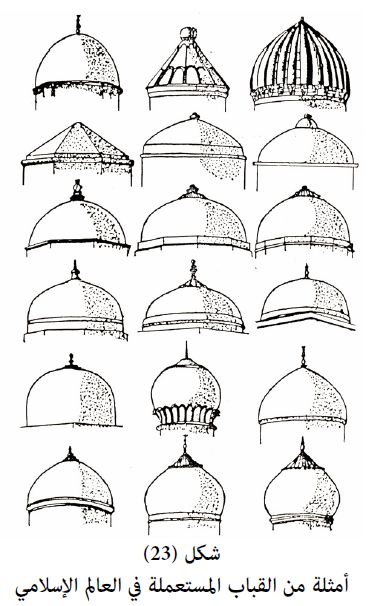

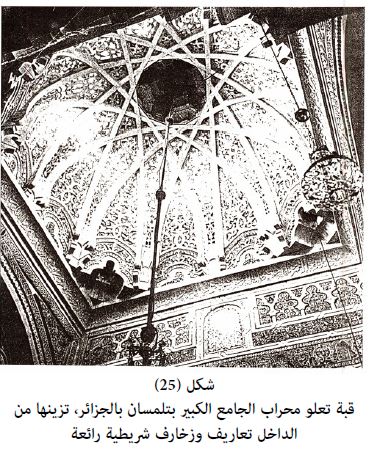

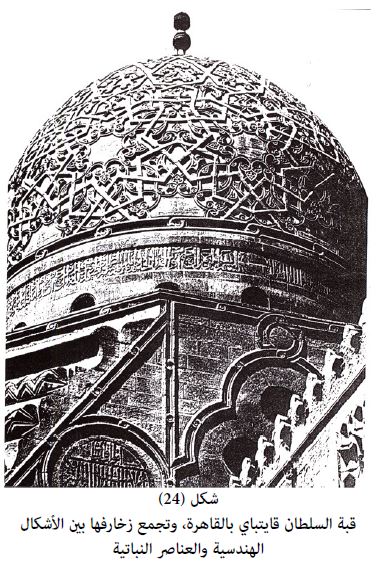

ويقدم شكل (23) نماذج لأشكال متنوعة لقباب المساجد المستعملة في مشرق العلام الإسمي ومغربه، وكما يبين شكلا (23)، (25) مثالين لزخرفة القبة من الخارج (شكل 24) ومن الداخل (شكل 25).
