الأجهزة المستخدمة في قياس الرطوبة النسبية

2012 الأحوال الجوية في دولة الكويت

صالح العجيري و محمد أحمد عيسوي

مؤسسة الكويت للتقدم العلمي

الأجهزة المستخدمة في قياس الرطوبة النسبية الرطوبة النسبية علوم الأرض والجيولوجيا

والرطوبة النسبية هي أهم عناصر الدراسات المناخية ويتم قياسها بأنواع متعددة من الأجهزة منها:

1- البسيكرومتر (هيجرومتر ميزاني الحرارة الجاف والرطب)

هو عبارة عن جهاز يتألف من ميزاني حرارة أحدهما جاف والآخر رطب ومن خلال المقارنة بين درجتي الحرارة يمكن معرفة الرطوبة النسبية.

ويعرف هذا البسيكرومتر بالبسيط حيث لا تستخدم فيه تهوية صناعية وهو يوجد في أقفاص الرصد الجوي مؤلفا من ميزاني حرارة جاف ورطب معلقان رأسيا بالقرب من بعضهما وهناك نوعان تستخدمان فيهما التهوية الصناعية هما:

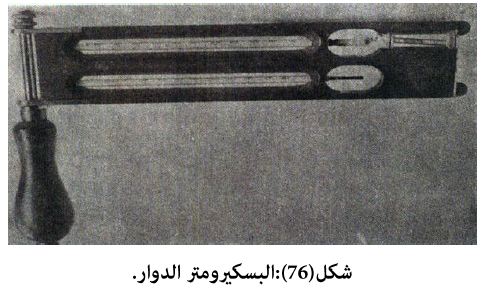

أ- البسيكرومتر المعلق أو الدوار Whirling Sling Psychrometer:

هو عبارة عن جهاز مؤلف من ميزاني حرارة جاف ورطب مثبتين ضمن إطار معدني له يد دوارة تمكن من تدويره بواسطة اليد دورانا سريعا للحصول على التهوية المطلوبة(سرعة 3 عقدة على الأقل)

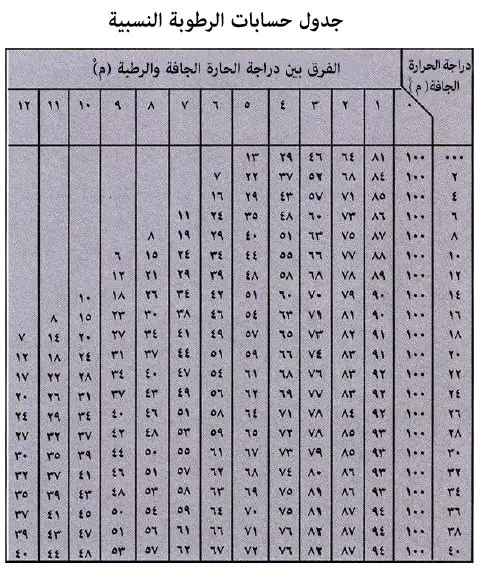

وتتم تهويته بمسك الجهاز من مقبض اليد الدوارة ورفعه فوق الرأس ثم تدويره عدة دورات لاكتساب التهوية اللازمة ثم تؤخذ قراءتين متتالين لميزاني الحرارة مباشرة وبأقصى سرعة ومن ثم يتم استخراج قيمة الرطوبة النسبية من جداول البسيكرومترات.

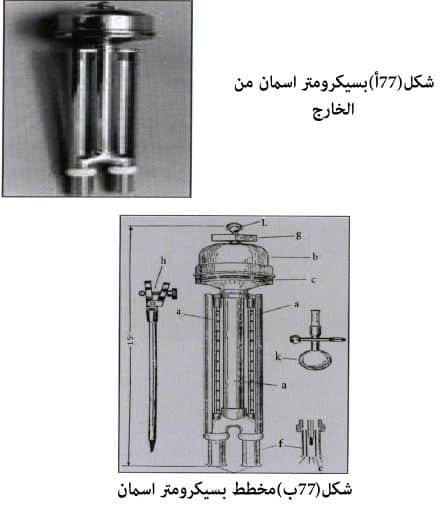

ب- بسيكرومتر اسمان Assman Psychrometer :

وهو أيضا يتكون من ترمومترين أحدهما جاف والآخر رطب إلا أن التهوية فيه تتم بواسطة مروحة صغيرة تدار بمحرك كهربائي أو زمبرك موجودة ضمن الجهاز نفسه تستطيع أن تولد حركة في الهواء حول ميزان الحرارة الرطب تصل إلى 2م/ ث ويتم قياس الرطوبة النسبية كما سبق.

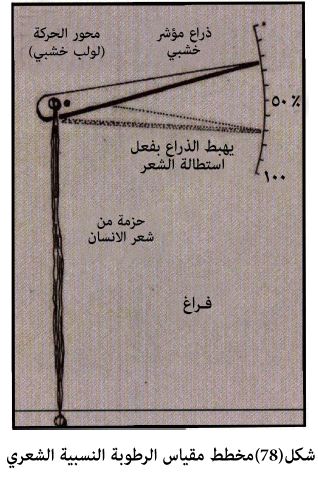

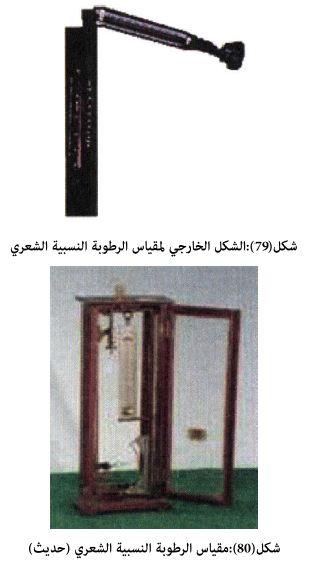

2 -الهيجرومتر الشعري (مقياس الرطوبة الشعري)Hair Hygrometer

يتألف هذا المقياس من حزمة من خصلات شعر الإنسان أو شعر الحصان ، (شكل 78 وشكل 79)حيث تثبت في نهاية هذه الحزمة ريشة تتحرك أمام مسطرة مدرجة من الصفر حتى 100

فعندما تتغير نسبة الرطوبة يتحرك سن الريشة تبعا لتمدد حزمة الشعر مع زيادة الرطوبة أو نقصها مع انخفاض نسبة الرطوبة ويدل الرقم الذي يقف أمامه سن الريشة على قيمة الرطوبة النسبية.

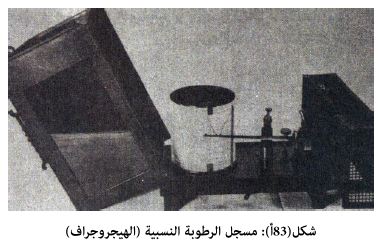

3- مسجل الرطوبة النسبية (الهيجروجراف Hygrograph :

لقد صمم مسجل الرطوبة النسبية على نفس مبدأ مقياس الرطوبة الشعري ، وهو عبارة عن جهاز يقوم بقياس الرطوبة النسبية آليا وبشكل متواصل وتسجيلها على مخطط

ويتكون الجهاز من خصلة من شعر الإنسان خالية من الدهون (شعر الإنسان يتمدد بزيادة الرطوبة ويتقلص بانخفاضها) حيث يتم تكبير حركة هذه الخصلة بواسطة مجموعة من الروافع التي تنقلها إلى سن ريشة يقوم برسمها على مخطط ملفوف على أسطوانة تدور بمعدل ثابت ويتم وضع مسجل الرطوبة داخل قفص الرصد.

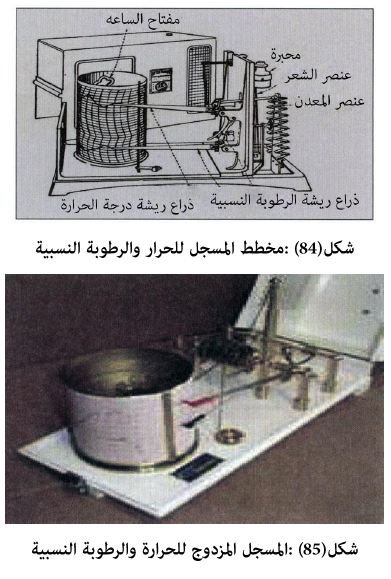

4 – مسجل الحرارة – الرطوبة النسبية:

هو عبارة عن جهاز يقوم بقياس وتسجيل كلٍ من درجة الحرارة والرطوبة النسبية على أسطوانة واحدة كما في الشكل .

والعنصر الحساس للحرارة عبارة عن حلقة معدنية والرطوبة النسبية خصلة من الشعر ويوضع هذا الجهاز في قفص الرصد.
