مضاعفة التردّد

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

عندما تمرّ إشارةُ تيّارٍ متناوبٍ عبر صمام ثنائي نصف ناقل، يكون شكل موجة الخرج مختلفاً إلى حدٍّ بعيد عن شكل موجة الدخل. ندعو هذا التأثير باللا خطّية (Nonlineartiy).

وهذا التأثير يؤدّي إلى إشارةِ خرجٍ غنيةٍ بالتوافقيات (إشارات ذات تردّدات تساوي مضاعفاتٍ بأعدادٍ صحيحة لتردّد إشارة الدخل)، وهو لذلك يجعل الصمامات الثنائية ذات فائدة من أجل مضاعفة التردّد.

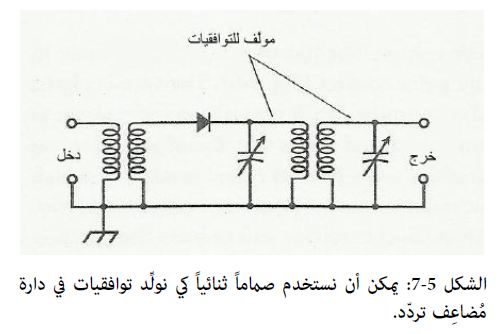

يظهر الشكل 5-7 دارةَ مُضاعِفِ تردّد بسيطةً تستخدم صماماً ثنائياً موصولاً على التسلسل مع مسار الإشارة. نقوم بتوليف الدارات ذاتية – مكثّفة (محث – مكثّفة LC) للخرج كي نحصل على طنينٍ عند التردّد التوافقي المرغوب به، وليس عند تردّد الدخل أو التردّد الأساسي.

على سبيل المثال، إذا كنّا نريد أن نضاعف تردّد إشارة دخل من 5 ميغا هرتز بمقدار ثلاث مرات، فيجب علينا أن نضبط كلا المكثّفتين في دارة الخرج بحيث تؤدّيان –بالمشاركة مع ملفّات المحوِّل- إلى حدوث طنينٍ عند التردّد 15 ميغا هرتز.
