كيفية حساب الخسارات المتواجدة في انحناءات الأنبوب

1995 ري وصرف ومعالجة التملح

د.علي عبدالله حسن

KFAS

كيفية حساب الخسارات المتواجدة في انحناءات الأنبوب الرياضيات والهندسة الزراعة

تحصل خسارات في أجزاء الأنابيب المنحنية إضافة إلى الخسارات الناتجة عن الاحتكاك وتتعلق خسارات الانحناءات هذه بالعوامل التالية ]من [192 .

– زاوية الانحناء .

– العلاقة بين نصف قطر الانحناء وقطر الأنبوب .

– شكل المقطع .

– تتواتر المقاطع .

– الخشونة النسبية .

– عدد راينولد (REYNOLD) .



نظراً لتعدد المؤثرات فإن الخسارات الناتجة عن الانحناءات تتأرجح بين قيم حدية متباعدة .

ولذا فعند تناسب صفات التدفق مع شكل الانحناء وذلك من الزاوية التصميمية يمكن تصغير هذه الخسارات إلى حد كبير [192] .

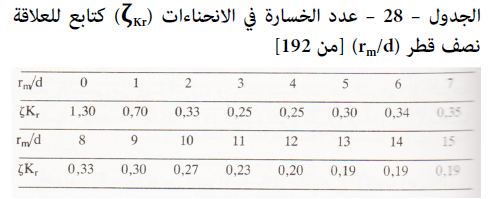

أما الجدول 28 فيعطي عدد الخسارة (التحسسي) في الانحناءات كتابع لنسبة نصف قطر الانحناء على قطر الأنبوب



في حين يعطي الجدول 29 تأثير زاوية الانحراف على عدد الخسارة .



أما حساب الخسارة في الانحناءات فتتم تبعاً للمعادلة التالية ]من [192
