جيولوجيا باطن الأرض Geology underground

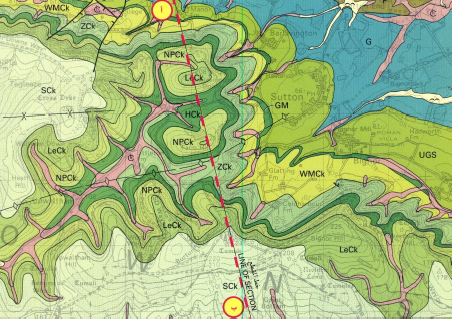

تُظهر الخرائط الجيولوجية في الواقع الجيولوجيا السطحية فقط. وحتى الخرائط الباطنية تُظهر مكاشف الطبقة الصخرية  outcrops )) فقط – أي ، حيث يبلغ صخرٌ صلب من نوع معين السطحَ حتى لو كان في الواقع متوارياً تحت صفائح الرواسب .

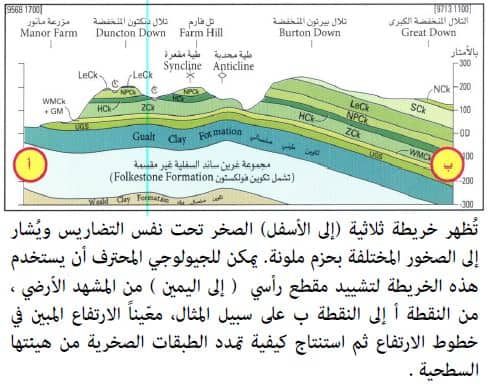

وتسمى النتوءات التي لا تغطيها الرواسب " انكشاف  (exposures )  .ومع ذلك ، للكثير من الخرائط مقاطع رسومية تُظهر شريحة رأسية عبر التكوينات الصخرية ، وكيفية ترتيبها تحت الأرض.

وغالباً ما تُدمج هذه المعلومات بنتائج من آبار الحفر (boreholes) والمسح الزلزالي  survey seismic)  (. بيد أن الجيولوجي المتمرس يمكنه إنشاء مقطع رأسي مباشرة من الخريطة .

وعلى سبيل المثال ، أينما توجد سلسلة من أحزمة متوازية تقريباً من الصخور الرسوبية، فهي على الأرجح ليست سوى محل الطبقات الرسوبية المائلة (dipping) (المنحدرة، tilted ) بلطف والبالغة السطح .

تُظهر خطوط الارتفاع على الخريطة شكل سطح الأرض. فإذا ما أظهرت هذه الخطوط جُرفاً ذا منحنى مائل بلطف، كانت زاوية الميل ( الانحدار ) سهلة التخمين .



الجيولوجيا بالتصميم الثلاثي الأبعاد   Geology in 3D

تُظهر المقاطع الرأسية تركيبَ الصخور في المشهد الأرضي الثنائيَّ الأبعاد كشريحة رقيقة ؛ لكن الجيولوجيين يرغبون في معرفة التركيب الكامل للمساحة بمنظرٍ ثلاثي الأبعاد .

وفي الماضي، كثيراً ما وضعوا نماذجَ تُسمى رسماً بيانياً على هيئة سياج ( fence diagram ) .

وكانت هذه تُصنع بواسطة تشييد سلسلة من المقاطع الرأسية عند زوايا قائمة ، وتتشابك كسياجِ حقلٍ مربع. وفي بعض الأحيان ، كانت تُصنع هذه المقاطع من بطاقات وأحياناً كانت تُرسم فقط .



النمذجة بالكمبيوتر Computer modelling

ومع انتشار الحواسيب ، يمكن للجيولوجيين تشييد نماذج كاملة ثلاثية الأبعاد للأرض .

ويمكن التعامل مع هذه النماذج وإسقاطها لتكشف التركيب تحت السطحي بأية طريقة يرغب فيها الجيولوجي .

ويستخدم اليوم الكثير من الجيولوجيين الباحثين عن المعادن هذه النماذج الحاسوبية بدلاً من الخرائط التقليدية أينما وجدت .

وإلى وقت قريب ، كانت الجيولوجيا الباطنية ( solid ) وليست الجيولوجيا الظاهرية ( drift ) هى التي جذبت اهتمام مصممي النماذج الحاسوبية .

ولكن اليوم ، أصبحت مؤسسات مثل مؤسسة المسح الجيولوجي البريطاني (BGS) تستخدم البرنامج GSID ( المسح والبحث الجيولوجي الثلاثي الأبعاد ) لصنع نماذج ثلاثية الأبعاد لا تُظهر المكاشف الصخرية بأكملها فحسب بل وكذلك الترسبات السطحية .
