تقدِّم الإشارةُ الصوتية نفسَها كشكلِ موجةٍ عقديّ (مُركَّب) بتردّدات واقعة غالباً في المجال من 300 هرتز إلى3000 هرتز.

نستطيع أن نغيّرَ -أو نعدِّل- المطالَ الآنيّ لحامِلٍ بشكلِ موجة صوتي.

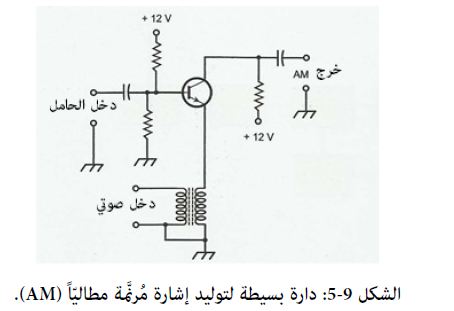

يبيِّن الشكلُ 9-5 دارةَ ترانزستور ثنائي القطبية للحصول على ترنيمٍ مطاليّ (AM) تعمل جيّداً طالما لم تغدُ إشارةُ الدخل الصوتيّ قويّةً جداً.

إذا تجاوز مطالُ إشارة الدخل الصوتي حدّاً معيّناً فإن تشويهاً يحصل لها.

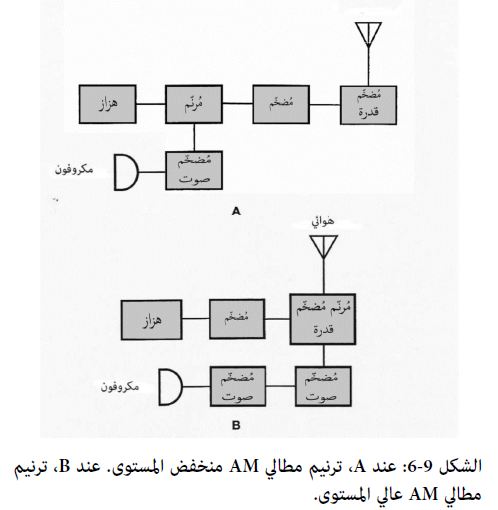

يبيّن الشكل 9-6 مخطّطَين صندوقيَّين كتليَّين لمُرسِلَين لاسلكيَّين بترنيمٍ مطاليّ مختلفَين.

إذ يصف الشكل 9-6A مثالاً عن ترنيم مطالي AM منخفض المستوى حيث تكون خطيّةُ جميعِ المُضخّمات التي تلي المُرنِّمَ ممتازةً وبالتالي لا تقوم بتشويه شكل الموجة المُرنِّم.

أمّا في حالة الـ AM عالي المستوى فإن الترنيمَ يحصل في مرحلة مضخِّم القدرة(PA) الأخير كما يبيِّن الشكل 9-6B.

يعمل مُضخِّم القدرةفي الصف سي من أجل الحصول على فعالية أعظميّة، ويعمل بمثابة المُرنِّم والمُضخِّم النهائيّ معاً. لا داع للقلق عن الخطّيّة في المُضخِّمات بسبب عدم وجود مراحِل تضخيم تلي المُرنِّم.
