أنابيب الصرف الفخارية النباتات والزراعة الزراعة

لقد بينا في الفصول السابقة أن أنابيب الصرف يمكن أن تصنع من الفخار ، أو البلاستيك ، أو مواد إسمنتية ، أو من الخشب ومواد أخرى .

وسنحاول في هذا السياق أن نعطي فكرة عن الأنابيب المصنوعة من الفخار أو البلاستيك نظراً لأنها هي الأكثر انتشاراً .



الأنابيب الفخارية :

تصنع الأنابيب الفخارية ، إما على شكل دائري (المقطع) أو مضلع تبعاً للحاجة .  ويتراوح القطر الداخلي لهذه الأنابيب بين (4-20 cm) والطول العادي لكل أنبوب  [178] 33 cm

وتتميز الأنابيب الدائرية من زاوية الصنع بمواصفات معينة منها أنها أسطوانية ومقطعها على شكل دائرة .  ويطلب من الصناعة عند إنتاج هذه الأنابيب أن تكون نهاياتها مستوية وعمودية على محور الأنبوب .

ويمكننا القول إن هذا شرطاً مهماً بالنسبة لصنع الأنابيب ، ذلك أنه في حال عدم تحقيق تكون النتيجة أن الثقب الحاصل من وصل أنبوبين يكون كبيراً أكثر من المطلوب وهذا يسمح بدخول الأجزاء الترابية إلى الأنبوب ، وبالتالي حصول حالة من التوحيل داخل الأنبوب .



وربما قاد هذا إلى انسداد الأنبوب في بعض الحالات .  وتجدر الإشارة هنا إلى أن النهايات الملساء جداً للأنابيب قد تقد أيضاً إلى تصغير الثقوب ، وهذا ما سنعود إليه مرة أخرى خلال هذا السياق .

أما الجدار الداخلي للأنبوب ، فيفترض أن يكون أملس قدر الإمكان وهذا شرط مهم أيضاً ، ذلك أن سطوح الجدران الخشنة تعني مقاومة احتكاك للماء أعلى .

وهذا قد يؤدي إلى إشكالات في عمل الأنبوب ، حيث إن السطح الخشن يعد وسطاً ملائماً ايضاً ، سواء لتوضعات أكاسيد الحديد أو معيقات التدفق الأخرى ، (مثل الأجزاء النباتية وجذور النباتات وتوضعات الكبريت) .  ولهذه الأسباب يفترض أن لا توجد حروف على طرفي الأنبوب [178].



من ناحية أخرى إن مدة حياة الأنبوب الفخاري تتعلق بشكل أساسي بكيفية الصنع .  ونعني بذلك الشوي الكافي للمادة الطينية من جهة ، ونقاء المادة الخام الصنوع منها هذا الأنبوب من جهة أخرى.

بالنسبة للمادة الخام فإن وجود الكلس أو بقايا الحجارة مع الطين تؤثر سلبياً في الأنبوب ، ذلك أن بقايا الحجارة بعكس المادة الطينية التي تتحول عند الشوي إلى فخار ، تبقى بقايا الحجارة عند هذا الشوي بدون تهشيم .

وهذا قد يؤدي إلى تصدعات في الأنبوب .  أيضاً فإن حبيبات الكلس تبقى على حالها عند الشوي والشيء الأهم هو أن هذه الحبيبات تكبر عند الترطيب وهذا ما قد ينتج عنه تصدعات في جدران الأنابيب أحياناً .

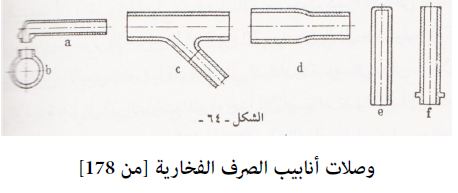

الشيء الآخر المهم بالنسبة للأنابيب الفخارية هو كيفية وصل الأنابيب ببعضها .  ولهذا الغرض أمكن التوصل إلى حلول مرضية عبر سنين طويلة . والشكل – 64  يقدم نماذج لهذه الوصلات .



وتصنع الوصلات من الفخار أيضاً .  وهنا تجدر الإشارة إلى أن الوصلات من الأشكال (c, b, a) هي أشكال تقليدية للوصل .

في حين تمثل الوصلة (d) حلاً خاصاً .  أما الوصلة (e) فتعتمد عادة في نهاية أنبوب المص المؤدي إلى أنبوب الجمع .  كما يمكن أن يتم وصل انبوب المص بأنبوب الجمع بوصلة من الشكل ( ƒ ).

أما كيفية دخول الماء إلى الأنابيب الفخارية ، فيتم عبر ثقوب تتشكل على طرفي الأنبوب نتيجة لوصل الأنابيب بعضها ببعض ، وهذا يعني أن المسافة بين الثقب والذي يليه تعادل طول الأنبوب ، أي  [178] 33 cm

في حين تتأثر ابعاد هذه الثقوب بسطوح وصل الأنابيب .  لذا فقد تكبر هذه الثقوب أو تصغر تبعاً لنعومة سطوح الوصل .  كما أن كيفية وضع الأنابيب تؤثر بدورها في حجم هذه الثقوب .



فعلى سبيل المثال : عند التنفيذ اليدوي لوضع الأنابيب في التربة من الممكن بوساطة تدوير الأنابيب الاصول إلى تلاصق جيد لسطوح الوصل ، وبالتالي إلى تجانس في ابعاد الثقوب ، لكن مثل هذا الوضع لا يتأمن في التنفيذ الآلي لوضع الأنابيب في التربة .

ويتراوح عرض الثقوب [178] 0 – 4 mm.  وتجدر الإشارة إلى أن الثقوب العريضة العريضة تكون أكثر عرضة لدخول الأجزاء الترابية وغيرها إلى داخل الأنبوب .  وهذا ما ينتج عنه تراكم الأوحال داخل الأنبوب .  ولقد نوّهنا فيما سبق إلى مثل هذه الوضعية .

من ناحية أخرى إن توجيه الأنابيب ذات الأضلاع يكون أكثر صعوبة عند التنفيذ الآلي ، وذلك بالمقارنة بالأنابيب الدائرية ، حيث يقصد من هذا التوجيه التوصل إلى ثقوب ملائمة  [178].



والمشكلة الحقيقية التي تعترض استعمال الأنابيب الفخارية هي مشكلة الكسر عند النقل والتنفيذ .  أما الاستعمال الآلي في إنشاءات الأنابيب الفخارية ، فهو ممكن ، وذلك بوساطة التغليف بالفلتر ، حيث يمكن التكييف بالأطوال أيضاً .

لكن سوية الاستعمال الإنشائي الآلي للأنابيب الفخارية لا تصل إلى مستوى الأنابيب البلاستيكية من منظور المكننة غير المحدود تقريباً للأنابيب البلاستيكية .

ولقد قاد الاستعمال الآلي في إنشاءات الانابيب الفخارية إلى تطور جديد في صناعة هذه الانابيب ، سواء بصناعة أنابيب متكيفة مع هذا الواقع ، أو صناعة الأنابيب المضلعة ، والتي يأخذ مقطعها شكلاً سداسي الأضلاع ، بحيث يمكن نقلها على شكل رزم وبسهولة .



ومن ناحية أخرى فقد طورت عملية الوصل أيضاً ، بحيث صنعت وصلات بلاستيكية تربط أنبوبين فخاريين بعضهما ببعض وبصورة ثابتة . وهكذا أمكن التوصل إلى ثقوب متجانسة الابعاد لدخول الماء.

لكن الدقة المتناهية في صناعة مثل هذه الأنابيب قادت في كثير من الأحيان إلى الحصول على ثقوب ضيقة لدخول الماء ، بحيث إن شرط الحد الأدنى لأبعاد هذه الثقوب لم يعد دائماً محققاً .

إذ إن أبعاد الثقوب المطلوبة لأنبوب قطره الداخلي (30 mm) مثلاً يعادل  [39] (3 x 2.5 = 7.5mm2).
