قانون أوم

2013 تبسيط علم الإلكترونيات

ستان جيبيليسكو

مؤسسة الكويت للتقدم العلمي

الفيزياء

يمكننا تبسيط أي دارة تيار مستمرّ إلى مصدر فولطية وتيار محدّد صادر عن هذا المصدر ومقاومة إجمالية منفردة يرمز إليها كما يلي

– لتمثيل الفولطية، نكتب الحرف المائل الكبير E

– لتمثيل التيار، نكتب الحرف المائل الكبير I

– لتمثيل المقاومة، نكتب الحرف المائل الكبير R



تُربط هذه الكميات بشكلٍ منتظم يسمّى قانون أوم (Ohm's Law) نسبة إلى الفيزيائي الألماني جورج سيمون أوم (Georg Simon Ohm) (1789- 1854).

وتمثّل هذه العبارات قانون أوم:

E = I*R

I = E/R

R = E/I

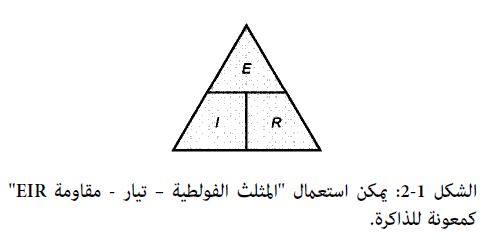

يبين الشكل 1-2 الكميات E وI وR في مثلّث وفق التسلسل الهجائي من الأعلى إلى الأسفل ومن اليسار إلى اليمين، وإذا رغبت الحصول على صيغة أي كمية بدلالة الكميتين الأخريين، غطِّ متحوّلَ المعامل الذي تريد الحصول عليه وانظر بعد ذلك إلى كيفية ظهور الكميتين الأخريين.



فكرة مفيدة: إذا أعطيت الكميات الابتدائية باستعمال وحدات غير الفولط والأمبير والأوم، عليك تحويل الفولطية والتيار والمقاومة إلى الوحدات المعيارية والقيام بعد ذلك بالحساب.

وفي ما بعد، يمكنك تحويل الجواب إلى أي وحدة ترغب.
